Astro Sterrenwacht

De sterrenwacht
Een aantal jaren geleden (Besteld in 2016) is het mij gelukt om een passende koepel te vinden. Passend betekend dat het op mijn dakterras te plaatsen zou zijn. Het werd de Pulsar 2,2 meter koepel. Verder is de Pulsar koepel voorzien van een
AZ rotation systeem.
Pully systeem
Pulsar security clamp (2 stuks)
De koepel met de accessoires werd geleverd begin 2017. In het voorjaar-zomer 2017 heb ik de koepel geïnstalleerd.

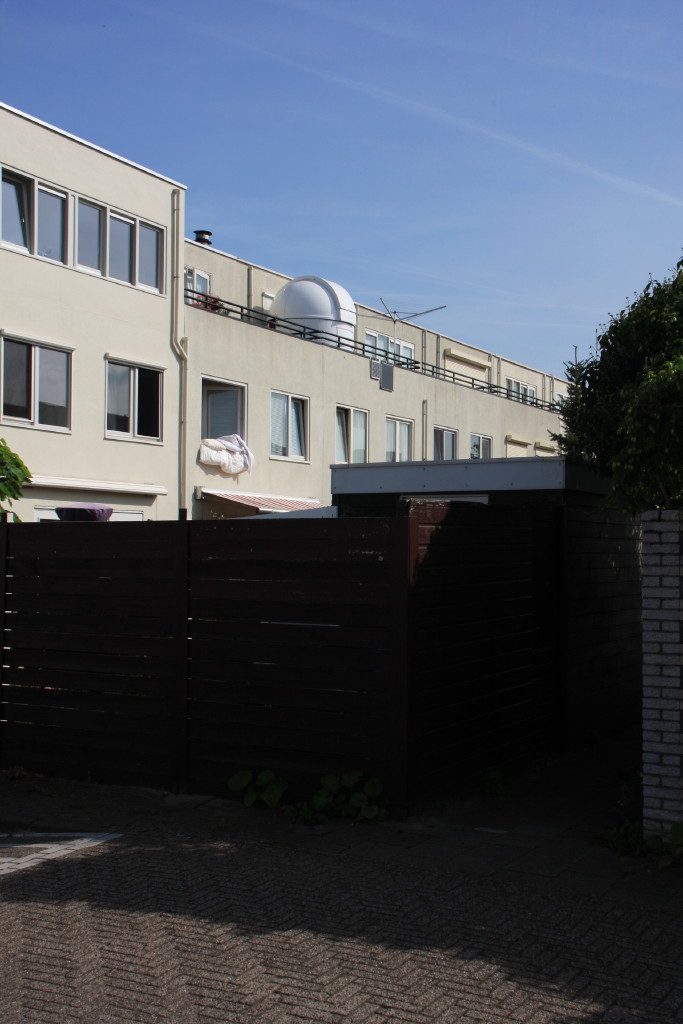

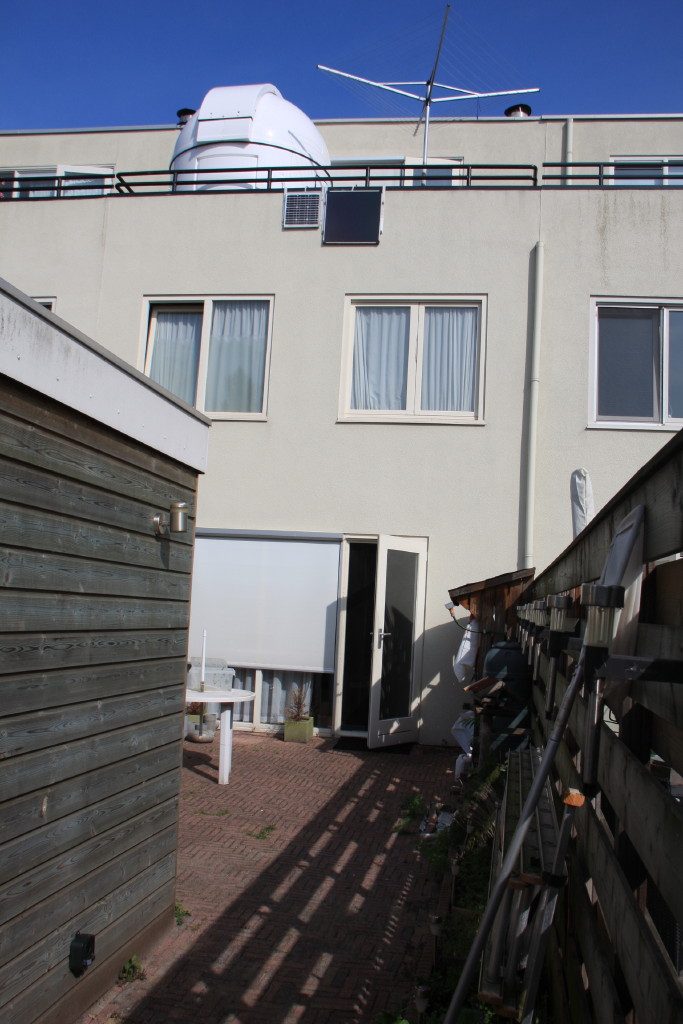

De sterrenwacht is goed zichtbaar vanaf de straat en vanuit m’n tuin. Het was passen en meten. Maar het paste allemaal net met enkele centimeters speling.

Wat staat er zoal in de sterrenwacht?

Ik ben begonnen met mijn vertrouwde Meade LX200 GPS 10 inch F10. Deze werd gebruikt als volgsysteem en af en toe visueel. De foto’s werden gemaakt met de Robtics 80mm ED Semi Apo en eerst ene Canon 40D. Later is dat een Canon 7D geworden. Voorzien van met een Clip in Hutech IDAS LPS-D1 MFA.
Er is het nodige veranderd de zomer van 2022. De inrichting van de sterrenwacht is nogal aangepast. Er is een nieuwe mount en een nieuwe telescoop gekomen.

  • ASI ZWO 120MM camera gekoppeld voor het volgsysteem (via TheSky64 of PHD2)
    De volgkijker hiervoor wordt nu de Robtics 80mm ED f=560mm Semi APO refractor.
    Voorzien van een ZWO ASI EAF focusser.
  • Een 60mm zoeker/finder van Robtics met verlichte kruisdraad. Deze gebruik ik eigenlijk alleen als er iets uitgelijnd en afgesteld moet worden. De rest gaat via TheSky64.

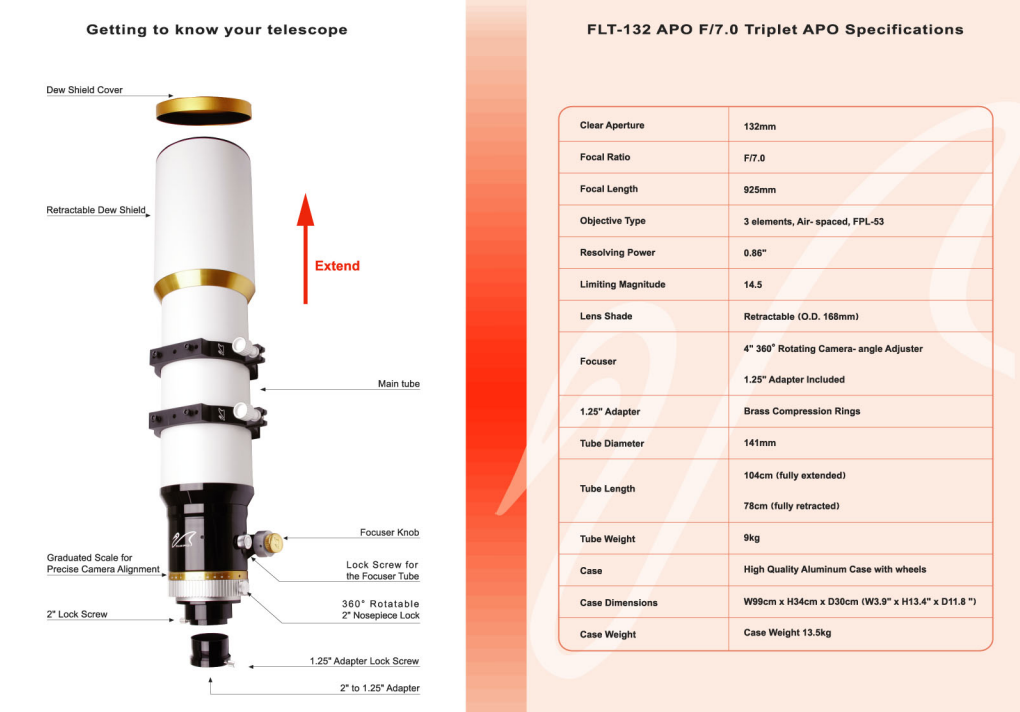

  • William Optics Fluorostar 132 APO. Voorzien van een ZWO ASI EAF.
  • Canon EOS 7D met een Clip in Hutech IDAS LPS-D1 MFA.

Nou ja. ook, later nog verder uitgebreid met diverse spullen.

  • Najaar 2022:
    • Canon EOS 7D gemodificeerd met een DAW (Dutch Astro Works) astronomisch filter. Samen met een Clip in Hutech IDAS LPS-D1 MFA.
  • Voorjaar-Zomer 2023
    • Aanschaf van een ASI 2600MM Pro camera (APS-C format).
    • ASI Filterwiel EWF voor 7x36mm filters.
    • Set ASI 36 mm LRGB filters
    • Set ASI Narrowband (3 nm) filters. Hubble Palette. Ha-filter, OIII-Filter, SOII-Filter.
  • Najaar 2023
    • ASKAR FRA300 Pro
      Deze is nu gekoppeld aan de EOS7D

Doel van de nieuwe aanschaffingen is als volgt:

  • De ASI 2600MM PRO is aan de William Optics Fluorostar 132 gekoppeld. Tezamen met het Filterwiel, EAF en de eerder genoemde filters. Dit in plaats van de Canon EOS
  • De ASKAR FRA300 Pro gaat samen met de gemodificeerde Canon EOS 7D en het Clip in Hutech IDAS LPS-D1 MFA, gebruikt worden voor wide-field fotografie

Alle systemen in de sterrenwacht worden aangestuurd en opnames registreren met 2 HP I7 (oudere generatie) laptops. Bijna alle verbindingen zijn USB-2 of USB-3.
Vanaf een comfortabele omgeving binnenshuis worden de Laptops uitgelezen en aangestuurd via Remote Desktop. Dit verdeeld over meerdere beeldschermen.

Hierna nog even wat afbeeldingen en verdere beschrijvingen van diverse hiervoor genoemde zaken.

Filter van Hutech IDAS LPS-D1 MFA.
Dit filter is hier een absolute noodzaak. Vanwege de plaag van de vele, vaak onnodige overdreven verlichting van straten, gebouwen, sportterreinen, kassen, snelwegen. Waarbij een groot deel van het licht niet op het te verlichten object schijnt, maar door de constructie voor een belangrijk deel de omliggende natuur en de lucht verlicht.
Recente studies o.a. verschenen in Sky&Telescope (Januari 2024 nummer) geven aan dat op deze wijze:

  • Each year, outdoor lighting in the U.S. consumes 380 terrawatt hours enough to power 35 million
    homes
    SOURCE: U.S. DEPARTMENT OF ENERGY 2016 / DARKSKY INTERNATIONAL
  • 1% Fraction of outdoor lighting that serves a useful purpose
    SOURCE: U.S. DEPARTMENT OF ENERGY 2022 / DARKSKY INTERNATIONAL
  • Fraction of world’s population living under light-polluted skies in 2016
    SOURCE: F. FALCHI ET AL. / SCIENCE ADVANCES 2016
  • 50 billion Global spending on light that escapes to space
    SOURCE: DARKSKY INTERNATIONAL

Enorme verspilling van energie zo blijkt.
Dit zijn cijfers uit de VS. Maar verhoudingsgewijs zal het niet veel uitmaken met Nederland. Waarbij de kanttekening dat in Nederland bijna geen plekje meer te vinden is wat echt donker is.
Hier in Delft (in een buitenwijk) aan de horizon van Oost naar -west: Diverse sportvelden met schijnwerpers Rotterdam-airport), Rotterdam, Schiedam, Vlaardingen, Golfbaan, Sportvelden Schipluiden, Maasvlakte, Westland.
Kortom lichtvervuiling in het kwadraat.

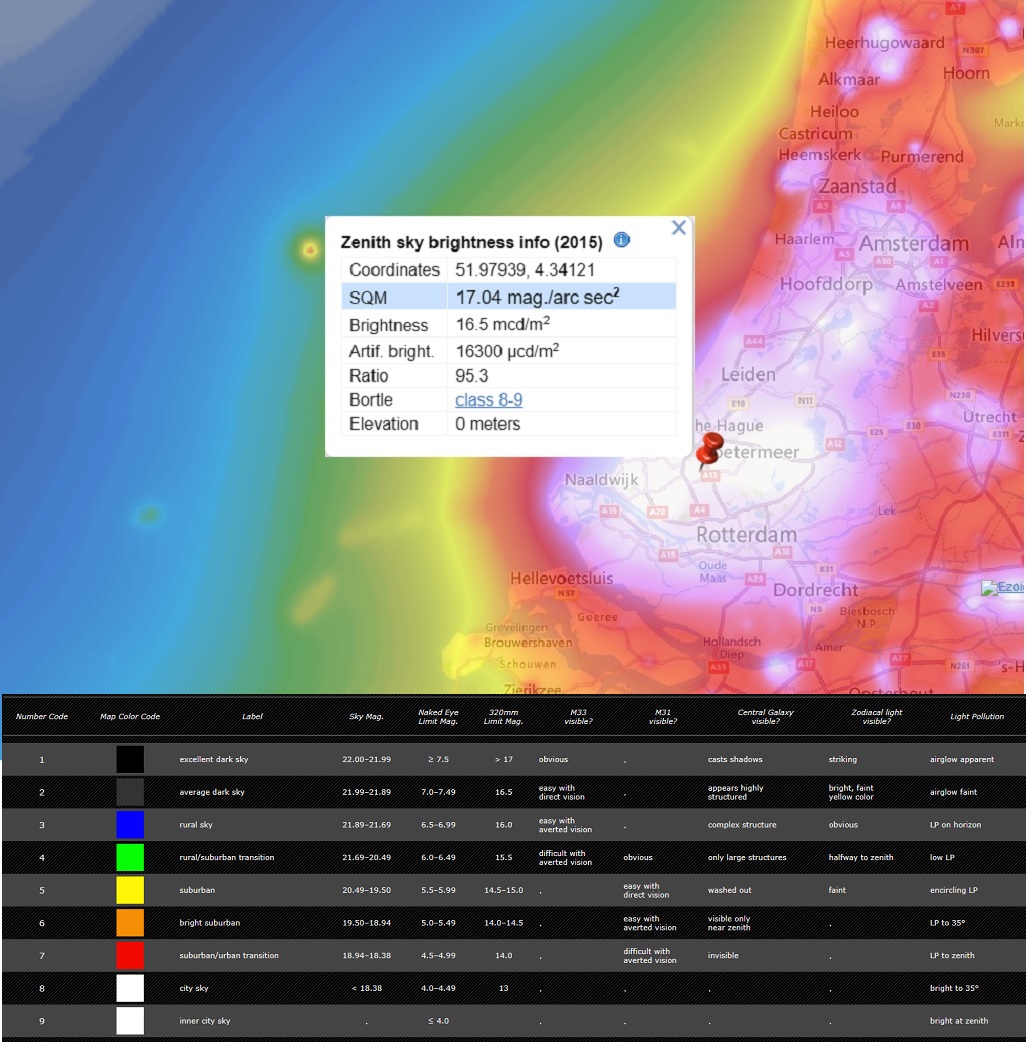

Een indruk van de lichtvervuiling op mijn locatie.

Ook hoop ik met de ASI2600MM PRO en de filters wat meer objecten vast te kunnen leggen dan met de eerdere EOS 7D.

Autoguiding/volgsysteem

  • De aarde draait om haar as. Daarom zien we als spiegel daarvan de zon opkomen, ondergaan en ook de sterrenhemel gedurende nacht veranderen.
  • Gevolg is, kijkend vanuit de nacht en gebruik van camera’s en telescoop dat de sterren dus bewegen door je waarneemveld. Met het blote oog merk je dat niet meteen. Maar bij gebruik van een telescoop zie, vanwege het lange brandpunt een ster, planeet of ander object dat je bekijkt, al binnen enkele seconden uit beeld verdwijnen.
  • De oplossing zijn telescopen met een elektrische aandrijving welke tegengesteld werkt aan de beweging van de aarde. Natuurlijk met dezelfde snelheid.
    Dan ben je er nog niet.
    Je ziet dat de sterren en zon e.d. een boog beschrijven aan de hemel in die beweging. Dat komt door de positie van de aardas. Voor Nederland is die aardas ongeveer 52 graden gekanteld.
    Daarom lijkt het of ’s nachts alles draait rond de poolster. Waarom? De poolster staat toevallig precies in het verlengde van de aardas op het noordelijk halfrond. In Nederland staat die poolster dus op 52 graden hoogte in het noorden.
  • Feitelijk moet je de telescoop doormiddel van de opstelling en aandrijving parallel aan de aardas opstellen, dus grofweg op 52 graden naar het noorden richting poolster.
    Is dit gebeurd, dan heb je een zogenaamde Parallactische opstelling. Welke zowel de beweging van de sterren en het boog effect compenseert.
  • Er zijn vele monteringen, die als dan niet met telescopen worden meegeleverd of apart kunnen worden aangeschaft. Maar bijna alle monteringen (enkele zeer kostbare uitzonderingen daargelaten) hebben allemaal mechanische toleranties die zorgen voor fouten.
  • Een manier is om via een laptop/PC software te gebruiken die je telescoop kan aansturen en via een camera ziet hoeveel een ster afwijkt van bijvoorbeeld het midden van het beeld. De software stuurt dan signalen naar de elektronica van de telescoop om dit tegen te gaan. In de perfecte wereld blijft een ster of object daarmee prima in het beeld van de telescoop en camera.
  • Een bekend software pakket die dit kan doen en open source is (gratis dus) is PHD2. In het verleden gebruikte ik dit pakket om de opstelling van telescoop en camera gedurende de lange belichtingstijden op een ster te fixeren. Zo krijg je mooie ronde sterretjes in plaats van streepjes.
    Bij mijn nieuwe opstelling zit de bij de Paramount MX+ behorende Software Bisque TheSky64 Professional software. Binnen deze software is er een volgoptie (autoguide). Inmiddels gebruik ik deze in plaats van PHD2.

Primair gebruik van bovenstaande opstelling is fotografie
Lees meer over mijn astrofotografie op deze pagina.
